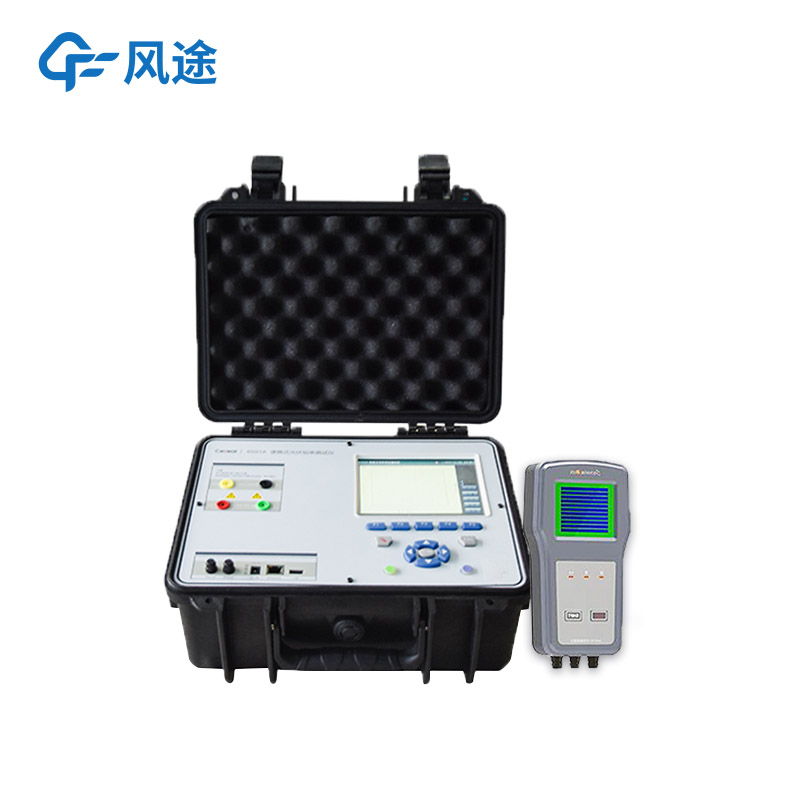

FT-IV2 電流電壓功率曲線檢測儀，即 IV 曲線檢測儀，是基于電流 - 電壓（IV）特性分析的高精度測試設備，被用于光伏組件、半導體器件等電子元件的性能評估。

工作原理

FT-IV2 的工作原理基于光電效應原理和電路測量原理。測試開始，確保被測電子元件與檢測儀正確連接，設置好模擬光照條件，模擬實際工作環境中的光照強度與光譜分布。將元件置于開路狀態，測量其開路電壓（Voc）。隨后，檢測儀從 0V 開始逐漸增加工作電壓，同步精準測量對應的輸出電流。通過對不同電壓下電流響應的持續測量，獲得大量電壓和電流數據點，進而繪制出完整且精準的 IV 特性曲線。這條曲線直觀地呈現出元件在不同電壓下的電流變化情況，反映出其光電轉換效率、填充因子、最大功率點等核心性能參數。

功能特點

測量參數豐富：可測量短路電流、開路電壓、最大功率、峰值功率點電壓、電流、I-V 曲線、P-V 曲線等，還能進行太陽能電池組件發電量測試及輻照度通量測試，并可測試太陽電池組件表面輻照度和背面溫度。

操作便捷：具備觸摸屏加鍵盤操作，包含外設接口，通過 USB 口支持存儲空間擴容，方便用戶進行數據存儲和參數設置等操作。

環境適應性強：內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，可提供標準 STC 測試條件修正，還具備電池板溫度檢測、太陽輻照度檢測等環境監測功能，能夠適應不同的環境條件，確保測量結果的準確性。

安全性能高：內部具備高壓隔離電源設計，為用戶提供具體的參數設置功能，方便用戶手動添加測試修正模型，并具有自動量程切換功能，帶過壓過流和溫度保護，有效保障使用者的安全。

便攜性強：內置大容量可更換鋰離子電池，為測試提供充足電力，續航時間長，體積相對較小，便于攜帶和移動，適合在不同的場地進行現場測試。
